98% RH 40 ηλιακά PV θερμικά πρότυπα αιθουσών IEC61215 δοκιμής ανακύκλωσης Κελσίου
Λεπτομέρειες:
Τόπος καταγωγής: | Κίνα |
Μάρκα: | LIB |
Πιστοποίηση: | CE,ROHS |
Αριθμό μοντέλου: | PV-04 |
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Συσκευασία λεπτομέρειες: | Ξύλινη συσκευασία εξαγωγής περιπτώσεων τυποποιημένη |
Χρόνος παράδοσης: | 5-14 ημέρες |
Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
Δυνατότητα προσφοράς: | 210 σύνολα/τέταρτο |
Λεπτομερής ενημέρωση |
|||
Εφαρμογή: | Επιτροπή PV | Ποσοστό αλλαγής θερμοκρασίας: | 1 ~ 3.4℃/λ. |
---|---|---|---|
Ικανότητα επιτροπής: | 4 / 6/8/10/12 κομμάτια | Πρότυπα: | IEC61215, IEC61646, IEC61108, IEC62688, UL1703, IEC61345 |
Σειρά θερμοκρασίας: | -70 βαθμός ~ + 100(150) βαθμός | Σειρά θερμοκρασίας: | -60℃ ~ +100 ℃ |
Υψηλό φως: | Θερμική αίθουσα δοκιμής ανακύκλωσης 40 Κέλσιος,98% θερμική αίθουσα δοκιμής ανακύκλωσης RH,Αίθουσα ανακύκλωσης θερμοκρασίας 40 Κέλσιος |
Περιγραφή προϊόντων
Σκοπός δοκιμής
Η ηλιακή PV θερμική αίθουσα δοκιμής ανακύκλωσης IEC61215 40℃, για να καθορίσει την πίεση συστατικού θερμική κακού συνδυασμού, την κούραση, και άλλες δυνατότητες που προκαλούνται από την επαναλαμβανόμενη θερμοκρασία αλλάζει.
Τεχνική προδιαγραφή
Όνομα | Ηλιακή PV θερμική αίθουσα δοκιμής ανακύκλωσης IEC61215 40℃ |
Πρότυπο | PV-04 |
Εσωτερική διάσταση (χιλ.) |
1300*700*1350 |
Γενική διάσταση (χιλ.) |
1900*1100*1750 |
Εσωτερικός όγκος |
1220L |
Σειρά θερμοκρασίας |
-60℃ ~ +100 ℃ |
Διακύμανση θερμοκρασίας |
± 0,5 ℃ |
Απόκλιση θερμοκρασίας |
± 2,0 ℃ |
Σειρά υγρασίας |
20% ~ 98% RH |
Απόκλιση υγρασίας |
± 2,5% RH |
Ποσοστό αλλαγής θερμοκρασίας |
1 ~ 3.4℃/λ. |
Μέγεθος επιτροπής |
1M*2M |
Ικανότητα επιτροπής |
4 / 6/8/10/12 κομμάτια |
Σύστημα ψύξης |
Μηχανικό σύστημα ψύξης συμπίεσης |
Καταψύχοντας μονάδα |
Γαλλικός συμπιεστής TECUMSEH |
Ψυκτική ουσία |
R404A, R23 |
Στοιχείο θέρμανσης |
Θερμάστρα Nichrome |
Ελεγκτής |
Προγραμματίσημος ελεγκτής οθόνης αφής χρώματος LCD, σύνδεση Ethernet, Σύνδεση PC, USB |
Εξωτερικό υλικό |
Πιάτο χάλυβα με το προστατευτικό επίστρωμα |
Εσωτερικό υλικό |
SUS304 ανοξείδωτο |
Θερμική μόνωση |
Αφρός πολυουρεθάνιου και βαμβάκι μόνωσης |
Μέγιστος θόρυβος |
65 DBA |
Περιβαλλοντικός υπό όρους |
5℃~+35 ℃ ≤85% RH |
Πρότυπα |
IEC61215, IEC61646, IEC61108, IEC62688, UL1703, IEC61345 |

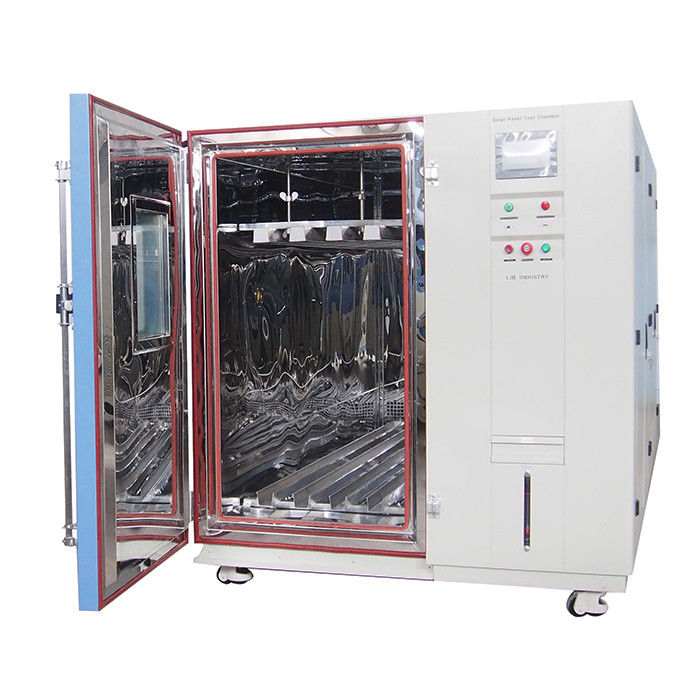

Ηλιακή PV θερμική αίθουσα δοκιμής ανακύκλωσης IEC61215 40℃
Μπορεί να προσαρμοστεί σύμφωνα με το μέγεθος των φωτοβολταϊκών επιτροπών για να ικανοποιήσει τις διαφορετικές ανάγκες δοκιμής των πελατών |
Συσκευή δοκιμής
Ηλιακή PV θερμική αίθουσα δοκιμής ανακύκλωσης IEC61215 40℃
A) Η αίθουσα δοκιμής ηλιακού πλαισίου, με τον αυτόματο έλεγχο θερμοκρασίας, κάνει την εσωτερική κυκλοφορία αέρα και αποφεύγει την υγρασία συμπυκνώνει στην επιφάνεια του συστατικού, στο στάδιο της συσκευής δοκιμής, και μπορεί να κολυμπήσει σε ένα ή περισσότερα συστατικά παρουσιάζεται στο σχήμα 11 θερμική δοκιμή ανακύκλωσης.
B) Στην αίθουσα κλίματος (αίθουσα δοκιμής κύκλων PV θερμική) είναι εγκατεστημένα ή ενισχυτικά συστατικά της συσκευής, και ώστε να εξασφαλιστεί ότι ο αέρας μπορεί γύρω ελεύθερη κυκλοφορία, η εγκατάσταση ή η ενισχυτική συσκευή της διεξαγωγής θερμότητας είναι μικρή, τόσο στην πραγματικότητα, πρέπει να κάνει τα συστατικά στο κράτος μόνωσης.
Γ) μετρήστε και καταγράψτε το όργανο συστατικής θερμοκρασίας, η ακρίβεια ±1 ℃, ο αισθητήρας θερμοκρασίας πρέπει να τοποθετηθεί σε ένα κεντρικό συστατικό της επιφάνειας πριν από ή κατόπιν. Όπως η πολλαπλάσια συστατική δοκιμή συγχρόνως, μια αντιπροσωπευτική ανάγκη να ελεγχθεί η θερμοκρασία του συστατικού.
Δ) στο στάδιο της δοκιμής, η ομάδα με την πρόσβαση στον ίσο στο μέγιστο Power Point της τυποποιημένης δοκιμής υπό τον όρο του τρέχοντος εξοπλισμού.
Ε) στο στάδιο της δοκιμής, που ελέγχει μέσω κάθε συστατικού των τρεχόντων οργάνων
Διαδικασία δοκιμής
Ηλιακή PV θερμική αίθουσα δοκιμής ανακύκλωσης IEC61215 40℃
Α) συγκεντρώστε τα συστατικά στην αίθουσα κλίματος στη θερμοκρασία δωματίου. Εάν τα συστατικά σύνορα δεν διευθύνουν καλά, τα εγκαταστήστε σε ένα πλαίσιο μετάλλων για να μιμηθείτε ένα ανοικτό πλαίσιο υποστήριξης.
Β) συνδέστε τον αισθητήρα θερμοκρασίας με το όργανο ελέγχου θερμοκρασίας, συνδέστε το θετικό τερματικό της ενότητας με το θετικό ηλεκτρόδιο του τρέχοντος μετρητή, και συνδέστε το αρνητικό ηλεκτρόδιο με το αρνητικό ηλεκτρόδιό του. Στη θερμική δοκιμή κύκλων 200, συνδέστε την ενότητα με το μέγιστο ρεύμα Power Point υπό τους τυποποιημένους όρους δοκιμής ±2%, μόνο όταν υπερβαίνει το πρόβλημα συστατικής θερμοκρασίας 25℃ κρατά τη ροή του ηλεκτρικού ρεύματος, η 50 φορές θερμική δοκιμή ανακύκλωσης δεν απαιτεί μέσω του ρεύματος.
C) Το κλειστό δωμάτιο μηχανημάτων αερίου, σύμφωνα με τη διανομή του σχήματος 11, για να κυκλοφορήσει τη θερμοκρασία των συστατικών μεταξύ 40℃±2℃ και +85℃±2℃, ποσοστό αλλαγής θερμοκρασίας δεν μπορεί να υπερβεί 100℃/h, σε κάθε εξαιρετικά θερμοκρασία, πρέπει να παραμείνει ότι σταθερός για τουλάχιστον 10 λ. εκτός από τα συστατικά της ικανότητας θερμότητας χρειαστείτε πολύ τον πιό μακροχρόνιο χρόνο να παρεμβληθεί το δαχτυλίδι, ένα κύκλος ζωών όχι περισσότερο από 6 χ, ο αριθμός αντίστοιχης πλευράς κύκλων παρουσιάζεται στο σχήμα 1.
Δ) στο στάδιο ολόκληρης της δοκιμής, καταγράψτε τη θερμοκρασία του συστατικού, και του ελέγχου από το συστατικό του ρεύματος. Σημειώστε, στα παράλληλα τμήματα τρόπων ένας κλάδος θα προκαλέσει την ασυνέχεια της τάσης, αλλά δεν προκαλεί 0.
